WA型加药装置WA-I型II型加药装置参数表
| 搅拌机型号 | WA-I | WA-II | |||||
| 投加流量L/h(压力1Mpa以内) | 50 | 80 | 100 | 50 | 100 | 200 | |
| 计量泵功率kw/h(380V电压) | 0.37 | 0.37 | 0.37 | 0.37 | 0.37 | 0.55 | |
| 搅拌机功率kw/h(220V电压) | 0.37 | 0.37 | 0.55 | 0.37 | 0.55 | 0.75 | |
| 搅拌桶直径（mm） | Φ | 800 | 1000 | 1200 | 800 | 1000 | 1200 |
| 搅拌机机架宽（mm） | A | 1000 | 1200 | 1400 | 1350 | 1350 | 1400 |
| 存药箱宽（mm） | A1 | 500 | 600 | 700 | 500 | 600 | 700 |
| 存药箱高（mm） | H1 | 800 | 1000 | 1000 | 800 | 1000 | 1000 |
| 桶距平台高（mm） | H2 | 200 | 200 | 250 | 200 | 200 | 250 |
| 存药箱长（mm） | B | 1000 | 1300 | 1500 | 1000 | 1300 | 1500 |
| 溢流管（mm） | DN1 | 25 | 25 | 40 | 25 | 40 | 40 |
| 放空管（mm） | DN2 | 25 | 25 | 25 | 25 | 25 | 25 |
| 出药液口（mm） | DN3 | 15 | 15 | 15 | 15 | 15 | 15 |

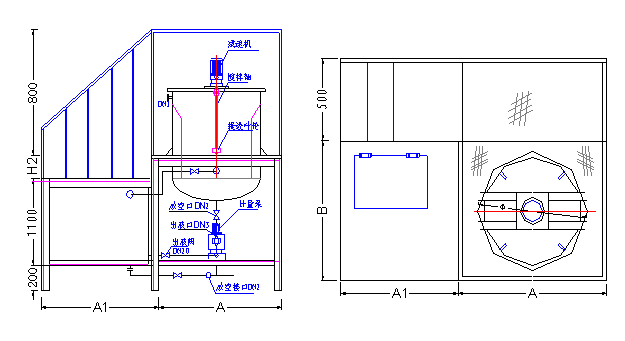

WA-I型外型图

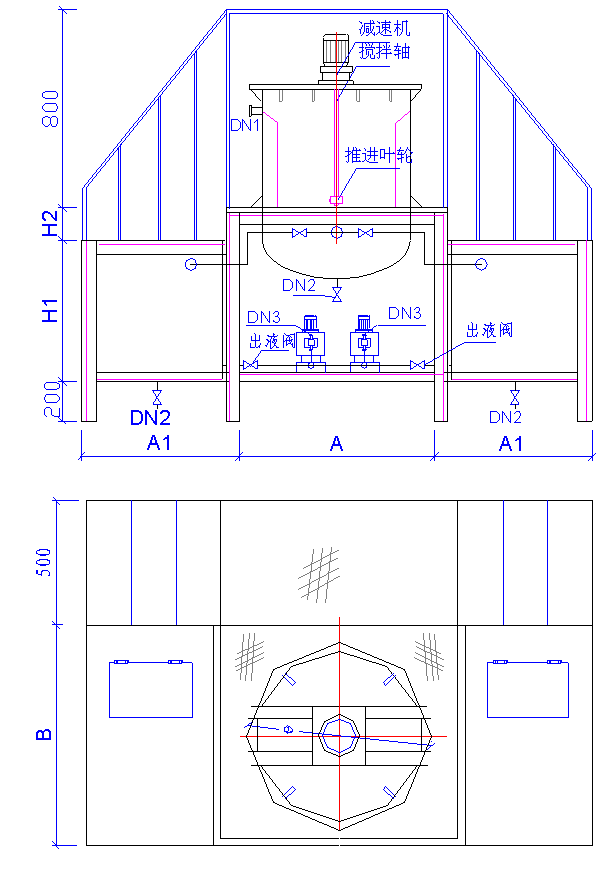

WA-II型外型图
说明：
1、如不用计量泵投加可用水射器和转子流量计代替。
2、计量泵要并入自控制系统时要另选机型。
3、II型存药箱可作一用一备，也可分别存放投加两种药剂。
JY仿美加药装置
1、工艺结构说明：
JY加药装置有三种型号，都由三大部份组成：a.JY 搅拌系统 b.溶液槽 c.计量投加设备
现分别论述如下：
（1）JY-I、II型工艺说明：搅拌机：是采用推进式叶轮搅拌，叶轮为三叶轮式，叶轮和搅拌轴一般采用不锈钢制造，特殊情况下也可以制造成玻璃钢，其作用是使投加的溶质和水（溶剂）按照一定的比例配制后使其能充分混合。溶液槽：用于存放已经搅拌的溶液，供投加装置使用，同时保证投加设备可以连续工作。计量投加装置：采用不锈钢计量泵，流量可无级定量调配，直供投加点使用。
（2）JY-III型工艺说明：搅拌机：有搅拌槽和搅拌装置组成。搅拌槽内衬玻璃钢，搅拌方式采用推流式叶轮搅拌，其作用是将投加的溶质与水（溶剂）按照一定的比例配制后能够得到充分混合。溶液槽：有正、副溶液箱二组构成，正溶液箱为设备正常工作时连续使用，副溶液箱为非连续投药情况中备用，使投药过程可以连续运行，溶液箱和搅拌槽都是独立的系统，均可以独立使用。正副溶液箱也可分别存放两种药剂，某种场合可以同时投加。计量投加装置：两溶液箱的溶液，采用流量计计量，塑料泵投加，并均与其中任何一只单独使用。也可选用大流量计量泵投加，根据要求定选。
2、规格性能表
| 项目型号 | 外形尺寸（长×宽×高）（毫米） | 药剂投加 量（升/时） | 投加方法 | 搅拌机功率（千瓦） | 计量泵功率（千瓦） | 搅拌槽功率（升） | 溶液槽 容积 （升） |
| JY-I | 1350×1350×2000 | 0~20 | 计量泵 | 0.37 | 0.37 | 500 | 600 |
| JY-II | 1350×1350×2000 | 0~200 | 计量泵 | 0.37 | 0.37 | 500 | 1000 |
| JY-III | 2200×1400×2200 | 0~1000 | 塑料泵及流量计 | 0.37 | 0.18 | 600 | 500＋1200 |

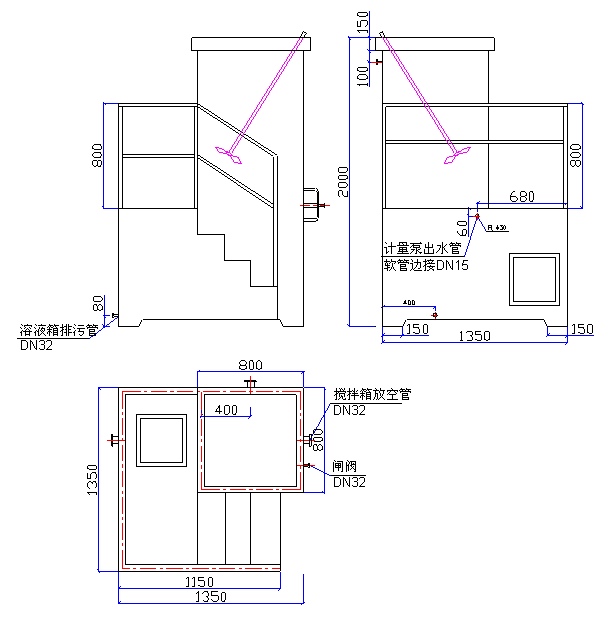

JY-I型加药装置安装图JY-II型加药装置安装图

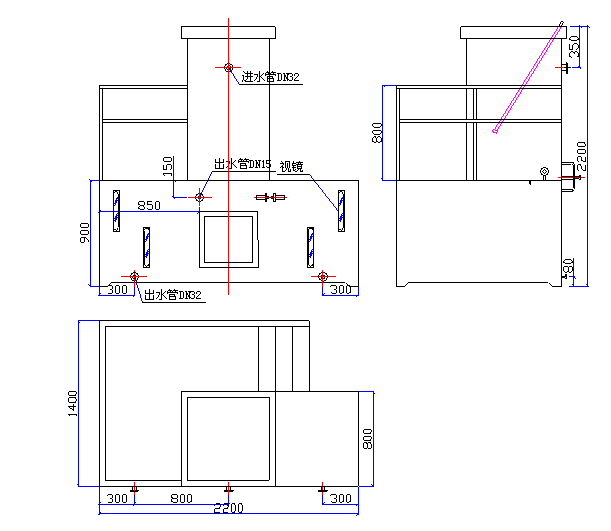

JY-III型加药装置安装图设备选用及使用说明：
一、选用时首先要根据投加溶液量来确定选用规格，再根据投加点要求，确定投加点方式，投加方式可参考说明书使用示意，一般选用两台，其中一台工作，一台备用。（选用III型时，可以不考虑备用）
二、使用时，首先在搅拌槽内注入水（溶剂）定量加入药剂或溶质，启动搅拌机，根据溶液和溶质搅拌要求。待搅拌完成后关闭搅拌机，打开闸阀把搅拌液放入溶液槽内。将计量泵调到所需投加药量，可以开始投药工作。在投药过程中，搅拌机和计量泵系统可以同时工作，以达到连续投药的效果。在连续工作时注意：溶液搅拌槽内的搅拌液放入溶液槽外设有视镜，应该注意液面高度不得超过境界线上。
三、设备只需放置在平整的地坪上即可投入工作，可放置在室内或室外，但是本设备在操作使温度不能低于零下5度，否则应该考虑设备保温。
ZJ型自动加药装置
1、适用范围
（1）给水净化处理过程中，用于溶液硫酸铝、明矾、碱式氯化铝、硫酸亚铁、三氯化铁等混凝剂和投加。
（2）在钠离子交换法进行水质软化中，用于制备食盐、再生溶液。
（3）在污水处理的气浮、沉淀工艺中，用于硫酸铝、碱式氯化铝、硫酸亚铁、三氯化铁等的溶解和投加。
（4）其他水处理中，如中和、水质稳定、锅炉水处理等用于溶解固体氢氧化钠、氢氧化钙、苏打以及磷系、钼系等盐类化合物。
（5）给水消毒时，可用制备和投加漂****消毒液。故本机不但可用于水处理混凝沉淀、也可以用水的消毒。
2、主要特点
（1）在药剂室和药液室之间设置了过滤装置，因而药液在进入药液室前进行了过滤，除去了药剂溶解后遗下的残渣，免去了一般投药设备，被残渣堵塞投配管道的弊端，保证了整个药液投加系统正常的进行工作。
（2）利用水泵的循环水系统不断的对药剂进行淋滤直至药剂全部溶解为止。
（3）该机高度低，占地小，安装移动都放便。就位后，只要接上水、电即可使用，操作管理简单，将大大地减少操作人员的劳动强度。
（4）该机还装有过滤装置的反冲洗系统，这就使过滤装置的正常运行有了可靠的保证。
3、ZL设计参数
| 序号 | 型号 | 有效容量（升） | 电动机功率（kw） | 尺 寸（mm） | 设备总重(kg) | 反冲洗出水管D1 | 溢流出水管D2 | 进水管D3 | 辅助冲洗管D4 | 投药管D5 | |||||||
| L1 | L2 | L | M1 | M2 | M | H | h | ||||||||||
| 1 | ZJ-500型 | 500 | 0.75 | 83 | 1100 | 1183 | 100 | 928 | 1028 | 1400 | 950 | 864 | 50 | 50 | 20 | 20 | 20 |
| 2 | ZJ-650型 | 650 | 0.75 | 83 | 1200 | 1283 | 100 | 978 | 1078 | 1400 | 950 | 1040 | 50 | 10 | 20 | 20 | 20 |
| 3 | ZJ-800型 | 800 | 0.75 | 83 | 1300 | 1383 | 100 | 1128 | 1228 | 1400 | 950 | 1304 | 50 | 10 | 20 | 20 | 20 |
| 4 | ZJ-1000型 | 1000 | 1.1 | 83 | 1580 | 1663 | 100 | 1200 | 1300 | 1500 | 950 | 1600 | 65 | 65 | 25 | 25 | 25 |
| 5 | ZJ-1500型 | 1500 | 1.1 | 83 | 1750 | 1833 | 100 | 1600 | 1700 | 1500 | 950 | 2200 | 65 | 65 | 25 | 25 | 25 |
| 6 | ZJ-2000型 | 2000 | 1.1 | 83 | 2100 | 2183 | 100 | 1800 | 1900 | 1500 | 950 | 4040 | 65 | 65 | 25 | 25 | 25 |

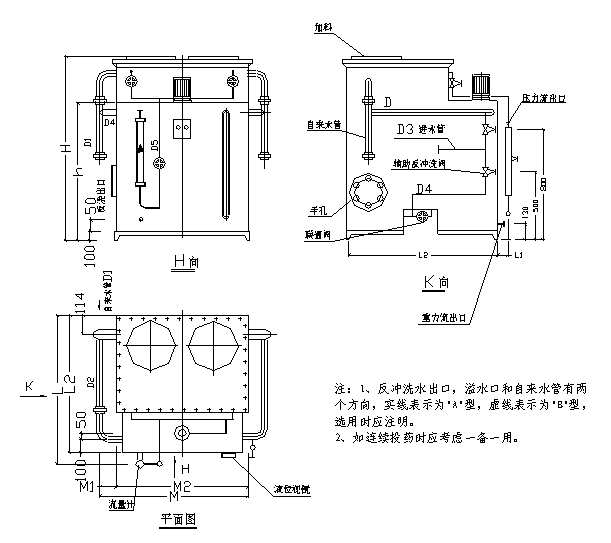

ZJ型外形图
JYZ型全自动加药装置
1、概述
环境保护产业是门新型产业，基础薄弱，不能适宜日益发展的环境保护事业的需要和国际市场的竞争，它的进一步发展也面临着严峻的挑战随着科学技术的发展，高新技术，计算机工程，生物工程，系统工程环境污染控制中心也开始得到应用，使得的环境保护产业向着自动化、智能化的方向发展，全自动加药装置使得污水处理完全实现自动化、智能化。
2、系统工作原理
（1）系统构成： 该系统主要有传感器、控制器、管理机、加药装置及手动控制五大部分组成，采用上、下位机进行处理。
（2）工作原理：
〈1〉传感器：包括流量计、温度传感器、PH值探头、液位机、浊度、碱度、溶解氧探头等，将非电量转变为电信号送入控制机，同时可根据用户实际情况配置相应的传感器。
〈2〉控制机：以单片机8031为核心，通过信号处理单元，将传感器发出的各种信号输出单片机系统，根据流量的大小，前后馈PH值或浊度、碱度、溶解氧的大小等参数进行计算并发出控制信号，控制执行机构，改变投药的多少，实际污水的处理自动控制，同时可将功赎罪采集的数据及执行机构的情况通过串行通讯接口送入管理机。
〈3〉管理机：由一台AST386计算机和一台打印机组成，计算机在监视器上可显示系统平面流程图，报警记录及各控制参数，同时可按照一定格式打印出报表文件打印间隔可随意设定（根据用户要求配置）。
〈4〉加药装置：加药装置有五大部分组成：搅拌机、溶液槽、贮药液槽、计量投加装置和水质检测装置。
A、搅拌机：有电极和搅拌装置组成，它固定在溶液槽上。
B、溶液槽：其作用是供投加的溶质和水（溶剂）按照一定的比例配置启动搅拌机，使其充分混合。（如果药剂已经配置好则不必配搅拌机和溶液槽）。
C、贮药槽：用于存放已经搅拌好的溶液供投加设备用。
D、计量投加装置：投药是采用计量泵投加通过控制机发出的信号来调节计量泵直接调速电机的转速，从而控制加药的大小。
E、水质检测装置：（根据用户的需要配上不同的探头）：通过各种传感器将水质的参数转换成电信号送入计算机，采用前后馈测量控制保证水质达到要求，同时将自来水引入定时对各种探头必要的冲洗，以保证探头的灵敏度。
〈5〉手动控制部分：在控制机出现故障时，手动部分将传感器的信号直接采用LED显示，通过手动开启和调节执行结构来完成污水处理的手动系统。
3、主要技术指标
（1）实现显示现场平面流程图及各检测参数。
（2）实现显示PH值、浊度、碱度、溶解氧、流量、液位等趋势曲线图和棒状图。
（3）实现显示的警记录及历史记录。
（4）PH值测近精度为0.1PH，其他可根据用户的实际要求可配置不同精度的传感器。
（5）可即时或定时打印出PH值、浊度、溶度、碱度、溶解氧、流量、温度、液位置、加药量等参数的报表文件，打印间隔可任意选。
（6）可根据用户的要求任意设定排放污水的PH值等。
（7）可根据用户的实际对PH值、浊度、碱度、溶解氧、流量、温度、液位置、加药机构等的测控点进行扩展。
4、备注
（1）简易型系统不带管理机及打印机、不具有技术指标中第1、2、3、5条功能，只完成测量，加药的自动控制。

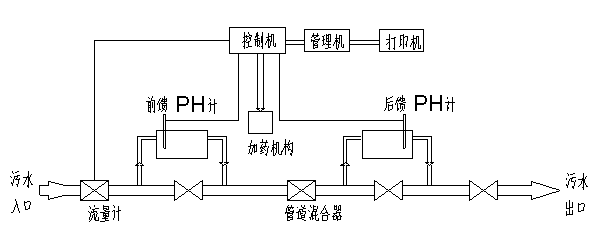

（2）原理图七适用于PH值的自动控制，同样适用污水的浊度、碱度、溶解氧等自动处理。
（3）原理图八适用于流量大小的自动控制。加药装置安装图。
